Pristupačna dizala – rješenja u skladu s normom EN 81-70
Normom EN 81-70 određuju se kontrole, udaljenosti, dimenzije, kontrasti i dodatna oprema dizala koja olakšava pristup osobama u invalidskim kolicima ili osobama koje se koriste pomagalima za hodanje. Sva su dizala KONE MonoSpace® DX 700, KONE MonoSpace® DX 500, KONE MonoSpace® DX 300, KONE TranSys™ DX i KONE MiniSpace™ DX sukladna s normom EN 81-70.
Osnovni zahtjevi
Normom se uvode zahtjevi za veličinu i unutrašnjost kabine dizala:
- Rukohvat mora biti ugrađen u kabinu dizala uz upravljačku ploču kabine.
- Ako je udaljenost između upravljačke ploče kabine i susjednog kuta manja od potrebnih 400 mm za postavljanje rukohvata na zid, rukohvat se mora postaviti s obiju strana upravljačke ploče kabine.
- Kad je riječ o tipovima kabine 1, 2 i 3 (pogledajte 1. tablicu), rukohvat se može postaviti na zid nasuprot upravljačkoj ploči kabine ako je širina prednjeg zida manja od dubine rukohvata.
- Kad je riječ o tipovima kabine 4 i 5, drugi se rukohvat mora ugraditi na zid nasuprot upravljačkoj ploči kabine ili na stražnji zid.
- Zrcalo je obvezni dodatak za kabine tipa 1, 2 i 3.
- Ukrasne završne obrade ne smiju smanjiti nominalnu dubinu i širinu kabine u svakom od tipova kabine više od 15 mm na svakom zidu:
- Na zidovima kabine ispod visine od 800 mm ne smiju biti pričvršćene dodatne značajke koje mogu ograničiti smještaj i okretanje putnika u invalidskim kolicima ili putnika s drugim pomagalima za hodanje. To se posebno odnosi na kabine tipa 1 i tipa 2 čime se ograničava minimalna dubina i na kabine tipa 4 čime se ograničava manja minimalna dimenzija. U nekim slučajevima može biti potrebno povećati nazivnu širinu ili dubinu kabine nekoliko mm, ovisno o primijenjenoj završnoj obradi zidova, kako bi se stvorio dodatan potrebni prostor.
Zahtjevi povezani sa signalizacijom
Normom se uvode zahtjevi za veličinu i unutrašnjost kabine dizala:
- Jačina zvučnog signala mora se moći prilagoditi između 35 i 65 dB(A) za okružja kabine. U bučnim okružjima razina zvuka treba se moći prilagoditi do 80 dB(A).
- Potreban je kontrast od 30 % između:
- tipkala i prednje ploče ili neposrednih okružja
- simbola na tipkalu i pozadine tipkala
- prednje ploče i okružja na etažama.
- Ne postoje zahtjevi za kontrast svjetline za uređaje montirane na dovratku.
- Ne postoje zahtjevi za kontrast svjetline između upravljačke ploče kabine i prednje ploče kada upravljačka ploča kabine sadržava pet (5) ili više tipaka.
Tipovi i dimenzije kabine
Tip kabine | Minimalna širina kabine (mm) | Minimalna dubina kabine (mm) | Minimalna širina slobodnog otvora (mm) |
1 | 1000 | 1300 | 800 |
2 | 1100 | 1400 | 900 |
3 | 1100 | 2100 | 900 |
4 | 1600 ili | 1400 | 900 |
1400 | 1600 | 900 | |
5 | 2000 ili | 1400 | 1100 |
1400 | 2000 | 1100 |
Pristupačna dizala društva KONE – rješenja u skladu s normom EN 81-70

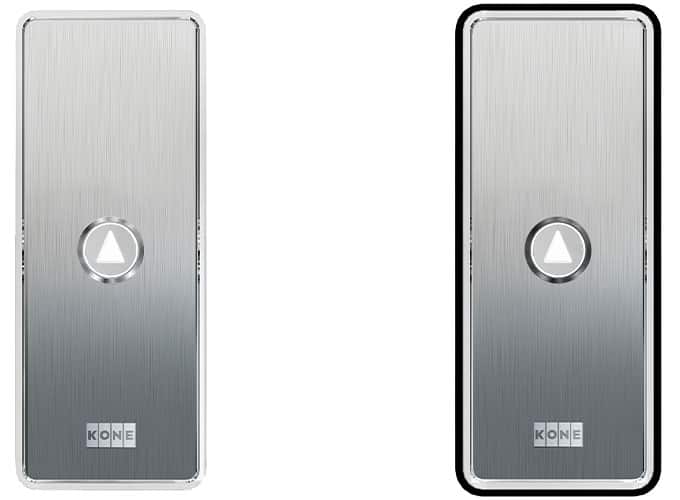

Primjer zahtjeva za kontrast prema normi EN 81-70:2018 (neusklađen uređaj s lijeve strane, usklađen uređaj s desne strane).
